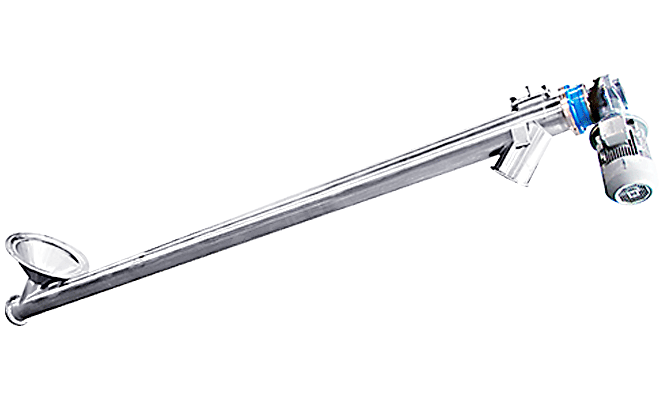

Винтовой конвейер

Винтовой конвейер по форме транспортировки разделится на винтовой конвейер с валом и безвальный винтовой конвейер, по внешнему виду разделится на U-образный винтовой конвейер и трубчатый винтовой конвейер. Винтовой конвейер с валом подходящий для порошков и малых зёрен без липкости(например: цемента, пепела пылевидного угля, извести, зёрна), а безвальный винтовой конвейер подходящий для материалов, которые с липкостью и простые в намотке.(Например: осадок, биомасса, мусор, клетчатка и т.д.).

Обзор продукта

Транспортное расстояние ≤30m
Транспортная мощность 100m³/h
Область применения Винтовой конвейер широко используется в многих областях, например строительных материалах, химической промышленности, электроэнергии, металлургии, уголе, зёрнах и т.д..(Для более областей применения, нажмите, пожалуйста, кнопку "Бесплатная консультация")
Применяемые материалы Соответствующий для горизонтальной или наклонной транспортировки порошкообразных, гранулярных и маленьких кусковых материалов, например цементов, пепелов пылевидного угля, ядохимикатов, диоксида титана, красителя и т.д., температура материалов меньше 200℃.винтовой конвейер не подходящий для транспортировки материалов скоропортящихся, с большой липкостью и характеристикой лёгкого образования куска.

Принцип работы

Когда спиральный вал вращается, из-за тяжести материалов и трения между материалами и стенами, материалам пришлось двигаться вперед вдоль дна конвейера под нажимом лопастей, как гайка без возможности поворота делает поступательное движение вдоль вращающегося винта. Материалы двигаются в спромежуточном подшипнике через толкающее усилие движущихся вперед материалов спине. Поэтому транспортировка материалов внутри конвейера как движение скольжения. Для того, чтобы спиральный вал при лучшему состоянию, обычно установить приводное устройство и разгрузочное отверстие на одной стороне конвейера, а впускное отверстие на конце другой стороны. Вращающиеся спиральные лопасти передвигают и транспортируют материалы, силой, которая остановит материалы вращаться вместе с лопастями конвейера является тяжесть материалов и терение между корпуса и материалами. В соответствии с различными материалами для типов поверхности лопастей, существуют тип объекта, тип ремня, и тип листа. Винтовой шпиндель винтового конвейера с упорным подшипником на конце движения направления материалов, чтобы дать обратные силы винтовому шпиндели вместе с материалами, если машина слишком длинная, нужно добавить промежуточный подвесный подшипник.

Преимущества продукта

  • С высокой эффективностью
    Использует новую подвесную промежуточную несущую раму, которая увеличит пространство транспортировки, уменьшит сопротивление логистики, вместе с проектированиями малого диаметра, высокоскоростного вращения, переменного шага, обеспечили гладкую, быструю и равномерную подачу материалов.
  • Произвольное расположение
    Корпус изготовлен из высококачественной бесшовной стальной трубы, каждая секция связана через фланы, чтобы были в целом, и горизонтальная трантировка и наклонная трантировка, могут осуществить непрерывную трантировку. Машина может прямо соединиться и фиксироваться с вспомогательным устройством и без необходимости основания, таким образом осуществили полное использование пространства, простое перемещение и лёгкую разборку.
  • Разнообразные соединения
    Соединение входа и выхода может использовать фланец, ткань, ткань с подвесной тягой. универсальный интерфейс и т.д..
  • Надёжная герметизация
    На места соединений трубки корпуса установили установку для предотвращения просачивания воды, технологические отверстия внимательно улучшились, чтобы предотвратить случая забивки и остановки машины из-за просачивания дождей и агломерата цемента.
  • Не нужно добавлять масло
    Благодаря использованию новых промежуточных материалов подшипника, может снизить трение, износостойкость и самосмазываемость. Даже при длительном использовании нет необходимости добавлять консистентную смазку, что позволяет избежать побочных эффектов от смешивания консистентной смазки и материалов на втулке и валу.
  • Специальный редуктор
    Редуктор, специально изготовленный компанией, имеет усовершенствованную и разумную конструкцию. Он обладает такими преимуществами, как небольшие габариты, малый вес, высокий крутящий момент, высокая скорость, отсутствие утечки масла, шума и т.д., а также имеет конструкцию стопор-отвода, которая подходит для подачи тяги при больших углах наклона.

Технический параметр

Модель Диаметр винта

(mm)

 Скорость оборотов

(rpm)

 Транспортная мощность

(T/h)

 Транспортное расстояние

(m)

 Угол установки

（°）

 Мощность

(KW)

 Вес

(Kg)
STLS-102 Φ102 120 0~1 0.5~2 0~30 0.75~1.5 100~300
STLS--159 Φ159 120 3~5 1~8 0~45 3~5.5 400~800
STLS--219 Φ219 120 5~15 1~12 0~45 4~11 500~1000
STLS--273 Φ273 120 10~15 1~12 0~45 5.5~15 600~1200
STLS--325 Φ325 100 30-100 1~12 0~45 11~30 600~1800
STLS-219 U219 50 0-5 1~12 0~10 1.1~4 500~1000
STLS-273 U273 50 5~10 1~15 0~10 3~5.5 600~1500
STLS-300 U300 50 10~20 1~20 0~10 4~11 600~1500
STLS-400 U400 50 15~40 1~30 0~10 5.5~18.5 800~2000

* Производительность в таблице является данными рассчитаны на основе “ма териалы с удельным весом 1г/см³ в качестве среды”, выбрать модель должны по данным удельному весу и другим ха ракристикам материалов.
* Если существуют специальные со стояния работы, например высокая температур а, высокое давление, огнеопасность, взрывооп асность и коррозийность и т.д., сообщите,
пожалуйста подробную инфо рмацию для правильного выбора модели.
* Данные и картинки могут быть из менены без предварительного уведомления, пр остите! Правильные параметры по натурному о бъекту.
* В таблице не все продукты, конта ктируйте пожалуйста с нашими инженерами про дажи для дополнительной информации.
